Лесоукладыватель: устройство, ролик, сброс петель

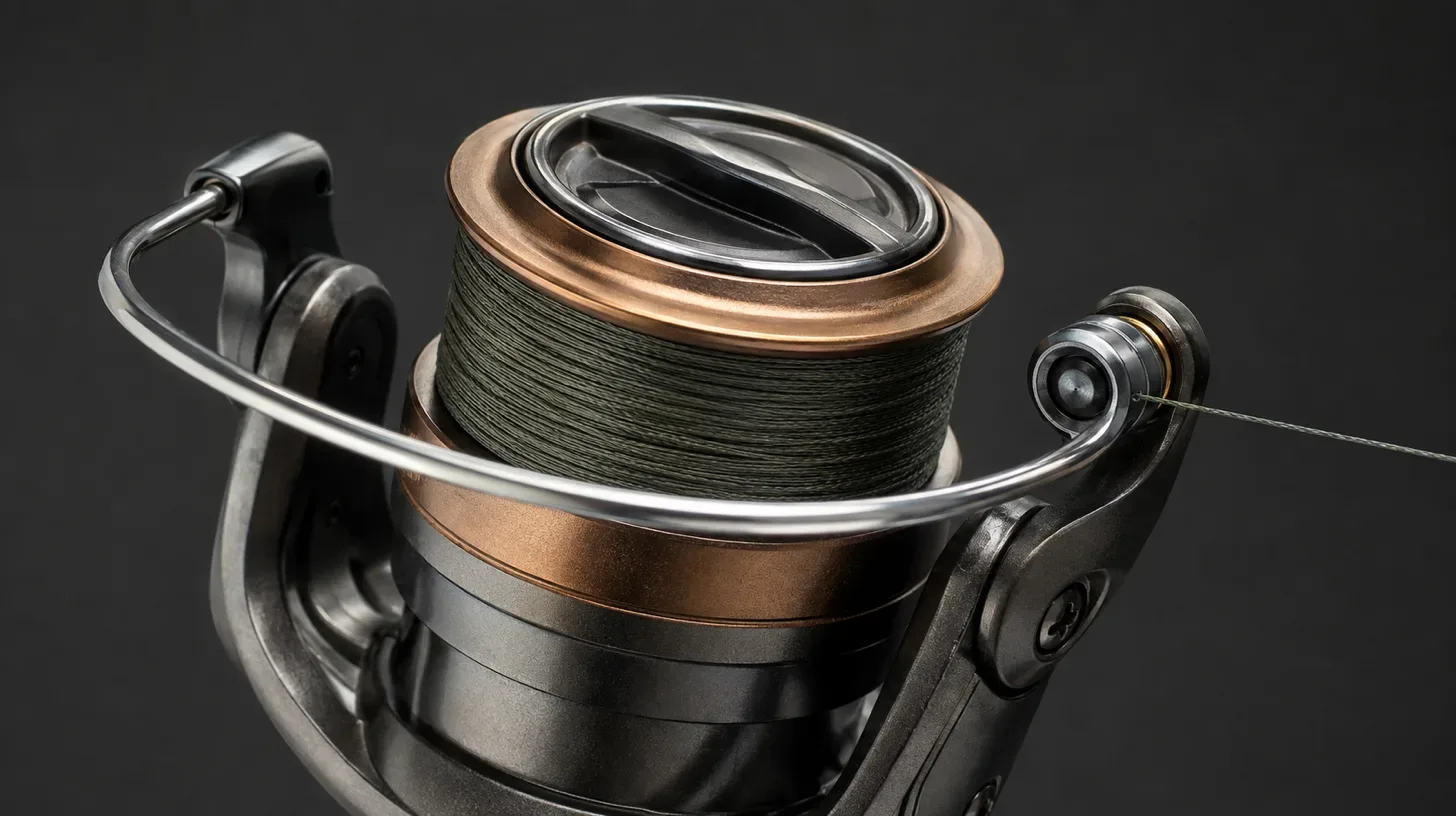

Вращающаяся часть, которая идёт следом за шпулей, — это ротор с двумя плечами. Между плечами ходит проволочная дуга, а на одном из плеч, на конце этой дуги, сидит небольшой ролик, через который шнур ложится на шпулю. Весь этот узел и называют лесоукладывателем: в профильных текстах слово работает не как имя отдельной детали, а как определение к деталям узла — «дужка лесоукладывателя», «ролик лесоукладывателя», «рычаг ролика лесоукладывателя». Написание встречается в двух видах, «лесоукладыватель» и «лескоукладыватель», живые оба.

Работает узел просто. Перед забросом дужку откидывают, и она освобождает сход лески: шнур слетает витками через передний бортик неподвижной шпули. После заброса дужку возвращают — она захватывает леску и с натяжением подаёт её на ролик, а дальше ротор ходит вокруг шпули и укладывает шнур. Нагрузок дужка почти не несёт: её задача только поймать леску и довести её до ролика.

Жалоб на этот узел две, и обе не про поломку. Первая — дужка захлопывается сама на резком забросе, и приманка улетает без лески. Вторая — ролик перестаёт вращаться или пропиливается канавкой, и шнур начинает по нему тереться вместо того, чтобы катиться. Первое лечится настройкой и техникой заброса, второе — проверкой и чисткой ролика; а вот перекрут лески, из-за которого чаще всего и грешат на узел, заложен в самой схеме безынерционной катушки.

Детали узла и как каждая называется

Исполнение у разных марок разное, а состав узла один и тот же. Если дошло до разборки, сверяйтесь со сборочным чертежом, который кладут в коробку с катушкой: по нему видно, как детали стоят именно в вашей модели.

• Ротор — вращающаяся часть за шпулей с двумя плечами (их же называют стойками). При подмотке ротор ходит вокруг шпули, при забросе стоит.
• Дужка — проволочная или трубчатая дуга между плечами ротора. Откидывается перед забросом и захватывает леску после него.
• Ролик лесоукладывателя — вращающийся ролик с ручьём на конце дужки. Через него проходит весь шнур, и от того, свободно ли он катится, зависит и износ лески, и её перекрут.
• Рычаг ролика — деталь, которой ролик крепится к плечу ротора; в ней же сидит механизм фиксации дужки в открытом положении.
• Система возврата — пружина и управляющий рычаг внутри стойки ротора. Пружина держит дужку в крайних положениях, проходя мёртвую точку, где её усилие максимально. Иногда пружина и рычажный механизм стоят в одной стойке, чаще разнесены по разным.
• Стопор обратного хода (антиреверс) — узел, не дающий ротору проворачиваться назад. Раньше это был храповик, сегодня в большинстве катушек стоит обгонная роликовая муфта с мгновенной фиксацией.

Что происходит при забросе и подмотке

Дужка закрывается автоматически: как только рыболов проворачивает ручку, управляющий рычаг в стойке ротора наезжает на выступ корпуса, приводит в движение систему рычагов, и дужка с характерным щелчком перекидывается. Именно этот удар и изнашивает механизм: среди спиннингистов принято не захлопывать дужку оборотом ручки, а спокойно перекидывать её рукой, контролируя натяжение шнура. Ударная нагрузка на механизм возврата так заметно меньше, и совет этот повторяют независимо друг от друга и авторы ремонтных статей, и специалисты производителей шнуров.

Второе, что стоит держать в голове при забросе: шнур закручивается уже в момент схода со шпули. Леска слетает с торца неподвижной шпули витками, и каждый виток — это оборот вокруг собственной оси; чем дальше заброс, тем больше оборотов. При подмотке она должна раскрутиться обратно, но полностью этого не происходит. Перекрут — не поломка узла, а свойство схемы, и убрать его до нуля нельзя.

Первый заброс: леска на палец, дужка, отпуск

Пошаговой техники заброса у производителей катушек в открытом доступе мы не нашли. Зато она подробно расписана в пособии для начинающих, которое выпускает Департамент парков и дикой природы Техаса — американское ведомство, а не изготовитель снасти; порядок ниже взят оттуда, и стоит держать в голове, чей он.

• Возьмите рукоять так, чтобы ножка катушки прошла между средними пальцами, и вытяните указательный до бортика шпули — на него ляжет леска. Свободной рукой откиньте дужку.
• Развернитесь к цели вполоборота, примерно на четверть оборота корпусом, и наведите вершинку удилища на цель, держа её на уровне глаз.
• Одним плавным движением согните руку в локте и поднимите предплечье так, чтобы кисть оказалась почти на уровне глаз.
• Когда удилище встанет почти вертикально, оно прогнётся под весом приманки. На этом прогибе двиньте предплечье вперёд, добавив небольшое движение кистью.
• Когда удилище дойдёт до уровня глаз, распрямите указательный палец — леска сходит, приманка уходит.
• Разбор промаха там же: приманка легла близко перед вами — палец распрямлён слишком поздно; ушла вверх или назад — слишком рано.

Фрикцион: настроить до первого заброса

Почему дужка складывается сама при забросе

Самопроизвольное захлопывание — самая обидная неисправность узла: дужка закрывается в середине заброса, шнур мгновенно останавливается, и приманка отстреливается. Причин называют три главные.

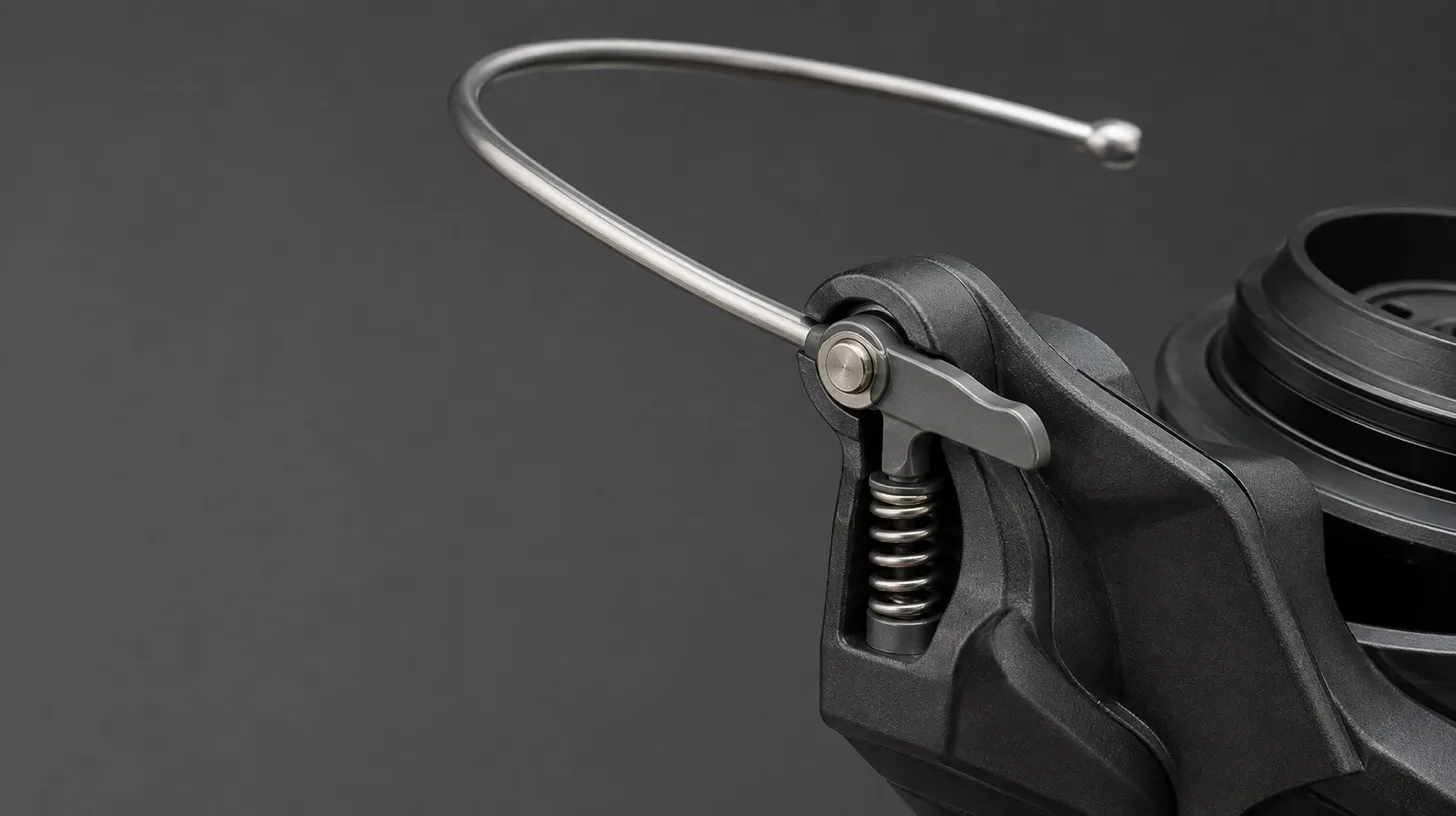

• Слабая фиксация дужки в открытом положении. Держит её не защёлка, а пружина, прошедшая мёртвую точку, и запаса усилия может не хватать.
• Большая масса дужки. Монолитная дужка из проволоки диаметром до 2 мм весит порядка 8 граммов с узлом крепления и на резком забросе складывается по инерции легче, чем лёгкая трубчатая.
• Малый угол хода рычага ролика. Дужка закреплена не жёстко и слегка пружинит сама, поэтому часть усилия пружины уходит на преодоление её упругости — угол фиксации получается меньше расчётного.

Что здесь чинится, а что нет

Первое, что приходит в голову, — поставить пружину помощнее, — как раз неверно. Более мощная пружина делает срабатывание управляющего рычага жёстче, и что-нибудь в цепочке, вплоть до выступа на корпусе, просто сотрётся раньше срока. Увеличивать нужно угол хода рычага с роликом: на большинстве моделей для этого меняют конфигурацию отверстия в рычаге ролика, куда входит колено штока, — делают его овальным, чтобы в открытом положении колено продвинулось на 1,5–2 мм вверх по сектору рычага. Работа тонкая, и лезть в узел до конца гарантийного срока не стоит; когда лезете — сверяйтесь со сборочным чертежом своей модели.

У самых простых катушек регулировки не предусмотрено вовсе — там самосброс лечится плохо. И отдельная часть причины лежит не в катушке: слишком резкий заброс складывает даже хорошо зафиксированную дужку, так что вместе с механикой имеет смысл разбирать и технику взмаха.

Что ломается в этом узле чаще всего — спиральная двуплечая пружинка возврата: она проста и недолговечна, полный цикл нагрузок у неё вдвое превышает число забросов. В более поздних конструкциях её заменили длинной спиральной пружиной сжатия — та практически не ломается. Запасная пружинка, сделанная заранее по размеру, — разумная вещь в коробке; дома такие пружины умельцы гнут из английских булавок. Погнутую от падения дужку аккуратно правят, сломанную меняют.

Ролик: пропил, заклинивание и когда менять

Через ролик проходит весь шнур, и он должен именно катиться по ручью. Главная беда — не износ, а заклинивший ролик: попал песок, высохла смазка, и шнур начинает тереться о неподвижную деталь. Со стороны это почти незаметно — катушка мотает как мотала, — но шнур перекручивается и изнашивается раньше срока. Специалисты производителей шнуров прямо говорят, что рыболов может даже не догадываться, что ролик не вращается. Проверка занимает секунду: прокрутите ролик зубочисткой, он должен идти легко и без заеданий.

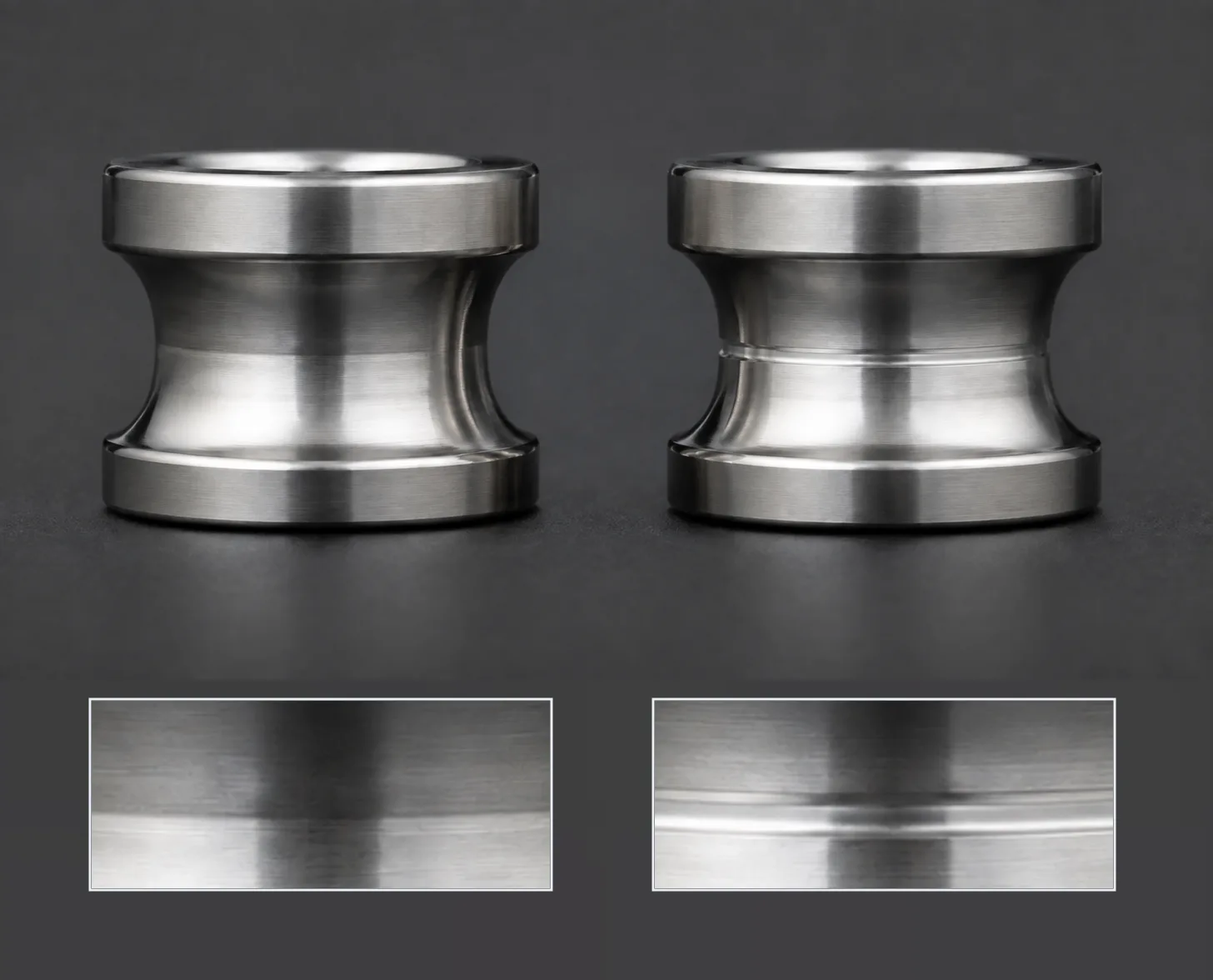

Вторая беда — пропил. От трения шнура на поверхности ролика вытачивается канавка, особенно если ролик из мягкого металла или пластика. Шнур застревает в этой канавке, перекручивается и лохматится. Глубокий пропил ничем не выводится — ролик меняют. Заодно проверьте люфт в узле ролика и в плечах ротора: разболтанные соединения дают вибрацию и сбивают ровность укладки, а свист и шум при подмотке чаще всего указывают именно на ролик.

На перекрут влияет и геометрия: малый диаметр ролика и узкий глубокий профиль ручья закручивают леску сильнее, а чем выше чистота полировки и легче вращение, тем меньше у шнура шансов перекрутиться. Отсюда же смысл подшипника в ролике — не в цифре на корпусе катушки, а в том, что плавно вращающийся ролик снижает трение и бережёт леску; Daiwa, например, закрывает узел ролика барьером из магнитного масла — от воды, соли и грязи, которые поднимают трение. Из всех характеристик безынерционной катушки прочный ролик с подшипником — одна из немногих, на которые действительно стоит смотреть при выборе.

Сброс петель и перекрут: что можно сделать

Сброс петель («борода») возникает там, где шнур лежит на шпуле неплотно: на забросе он в этом месте слетает хаотично и складывается в петлю. Эксперты компаний, выпускающих плетёные шнуры, открыто признают, что технического решения у этой проблемы нет — всё держится на равномерном натяжении. Натянутым шнур должен быть и при намотке новой плетёнки, и в работе. Не набивайте шпулю вровень с бортиком: недомотка до края нужна порядка полутора-трёх миллиметров, точная цифра у источников расходится; набитая вровень шпуля сбрасывает петли чаще всего. Профиль намотки подгоняют регулировочными шайбами под шпулей, подбирая их по месту: шнура больше у заднего бортика — шайбу убирают, больше у переднего — добавляют, пока намотка не станет ровной.

С перекрутом та же логика: свести к минимуму можно, устранить — нет. Со шпули большего диаметра при той же дальности заброса леска закручивается в 1,5–1,8 раза меньше — так сравнили две катушки одного размера 2000. Мягкая леска, будь то беспамятный монофил или плетёнка, не свивается петлями при снятии нагрузки. Вращающиеся блёсны требуют качественного вертлюжка, лучше шарикового или составного, а модели с асимметричным тяжёлым сердечником почти не крутят леску вовсе.

И одна ошибка, которая перекручивает шнур быстрее всего остального: нельзя вращать ручку, когда шпуля сдаёт леску на фрикционе — при зацепе или на рывке рыбы. Ротор в этот момент не наматывает шнур, а просто крутит рабочий отрезок вокруг оси. Уже перекрученную леску распускают по воде или мокрой траве метров на сорок-пятьдесят без приманки и подматывают обратно, придерживая пальцами ниже входного кольца.

Обслуживание: что чистить и чем смазывать

Ролик протирают после каждой рыбалки, особенно если ловили в мутной воде или на песчаном дне. Периодически узел разбирают — обычно это один винт, — промывают ролик, его ось и посадочные места, а подшипник или втулку смазывают жидкой смазкой; на практике это делают раз в несколько рыбалок.

С механизмом возврата дужки правило обратное: заливать его смазкой не надо. Трущиеся детали там из пластиков с малым коэффициентом трения, и лишняя смазка работу не улучшит, зато соберёт на себя песок и почвенную пыль — узел станет изнашиваться быстрее. Старую смазку и грязь снимают кистью, смоченной в керосине, а на шток наносят тонкий слой силиконовой смазки.

Потёртая краска на трущихся деталях узла — не повод что-то менять: при разборке катушек с таким видом детали нередко оказываются целыми, чистыми и даже не требующими новой смазки. Общая схема катушки, куда этот узел входит вместе со шпулей и фрикционом, разобрана в материале «Устройство катушки».

Названия деталей

Лесоукладыватель

Не отдельная деталь, а название узла целиком; встречается и написание «лескоукладыватель»

Ротор

Вращающаяся часть за шпулей; на двух плечах (стойках) держит дужку и ролик

Дужка лесоукладывателя

Дуга между плечами ротора, проволочная или трубчатая; в разговоре — «дуга», «скоба»

Ролик лесоукладывателя

Ролик на конце дужки, через который проходит весь шнур

Рычаг ролика

Деталь, на которой сидит ролик; она же фиксирует дужку в открытом положении

«Трещотка»

Детали с таким названием нет — так зовут любой щёлкающий узел катушки
